CDH型竖吊钢板起重钳

作者:辰力    发布时间:2023-02-17 11:13:58    浏览量:20

CDH型竖吊钢板起重钳

产品介绍

CDH型竖吊钢板起重钳(DSQH)用于钢板的垂直吊运,不能用于横吊。其结构原理为依靠钢板自身重量从而通过弹簧收紧,使钳舌夹紧钢板。所以被吊物越重那么也就夹的越紧。吊环可以左右方向灵活转动,这样方便钢板平躺在地面上时吊钳的安装。


产品特点

1. 用途:适用于钢板竖直吊装。

2. 采用首钢低碳合金钢制造。

3. 载荷范围:0-10吨/2只。

4. 以单只试验为额定载荷,吊装作业时单只或两只配套使用。

5. 只能同时吊装一块钢板,严禁层叠吊装。起吊时必须将拉环手柄向上,以使弹簧拉紧,卸荷时拉环手柄向下,弹簧放松后钳子和钢板才能分离。

6. 吊装过程中不得碰撞被吊物,严禁超载使用。

7. 试验载荷=额定载荷*2。

8. 带弹簧锁无作业状态下,锁具自然加紧,吊上物体夹力成比例增强。

9. 强韧易操作。

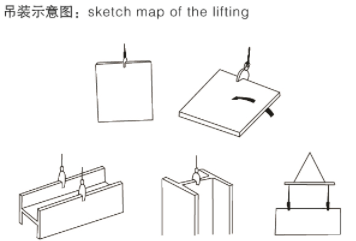

使用方法

可用于平面钢板、H型钢、工字钢、C型钢等各种钢板的竖直吊运。

竖吊起重钳使用方法

产品参数


CDH型1T2T3T5T8T10T
额定起重量CAPACITY ( TON)1T2T3T5T8T10T
试验载荷TESTLOAD ( KN)19639.258.898156.8196
钳口夹持厚度(开口尺寸)
STEEL PLATE THICKNESS (MM)
0-200-250-350-500-600-80
主要尺寸
DIMENSIONS(MM)
A464650587080
B73739297113113
C304044557090
D310321377430475558
E143156178225248290
净重(kg)5.276.229.861626.8532.8

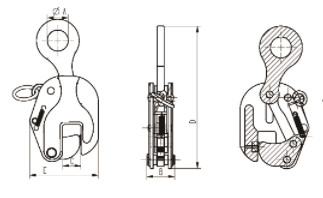

结构示意

竖吊钢板钳结构图
