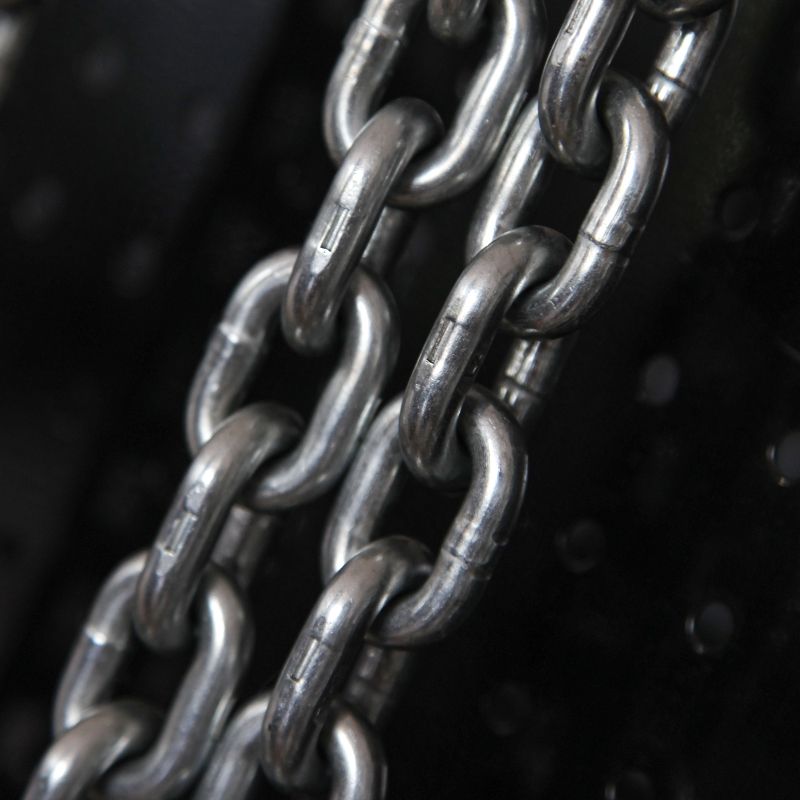

辰力集团生产的吊装链条一般常用的等级为G80级也称为T8级,也有更高强度需求的G100级,包括矿用链条需要的强度和耐磨性也更高。以下针对常用的80级吊装链条,对规格及尺寸进行介绍:
G80链条规格尺寸:
规格 Size dxp (mm) | 最小内宽 Inside min. (a) | 最大外宽 Outside max. (b) | 单位长度约 Approx Weight (kg/m) | 极限工作载荷 Working Load Limit (t) | 试验负荷 Test Load (kN) | 最小破断负荷 Breaking Load min. (kN) |
Φ3.2x9 | 3.8 | 10.9 | 0.22 | 0.3 | 8.1 | 12.9 |
Φ4x12 | 4.8 | 13.6 | 0.34 | 0.5 | 12.5 | 20 |
Φ5x15 | 6 | 17.0 | 0.53 | 0.8 | 19.6 | 31.4 |
Φ6x18 | 7.2 | 20.4 | 0.77 | 1.1 | 28 | 45.2 |
Φ6.3x19 | 7.6 | 21.4 | 0.88 | 1.3 | 31.3 | 50 |
ф7.1x21 | 8.4 | 23.8 | 1.07 | 1.6 | 39.6 | 63.3 |
Φ8x24 | 9.6 | 27.2 | 1.36 | 2 | 50.3 | 80.4 |
Φ9x27 | 10.8 | 30.6 | 1.77 | 2.5 | 63.6 | 102 |
Φ10x30 | 12 | 34 | 2.15 | 3.2 | 78.5 | 126 |
Φ11x33 | 13.2 | 37.4 | 2.6 | 3.8 | 95 | 152 |
Φ12x36 | 14.4 | 40.8 | 3.05 | 4.6 | 113 | 181 |
Φ13x39 | 15.6 | 44.5 | 3.7 | 5.3 | 133 | 212 |
Φ14x42 | 16.8 | 47.6 | 4.3 | 6 | 154 | 246 |
Φ16x48 | 24 | 58 | 5.6 | 8 | 201 | 322 |
Φ18x54 | 27 | 66 | 7 | 10 | 254 | 407 |
Φ19x57 | 28 | 69 | 8 | 11.6 | 283 | 453 |
Φ20x60 | 30 | 73 | 8.7 | 12.5 | 314 | 503 |
Φ22x66 | 33 | 80 | 10.5 | 15 | 380 | 608 |
Φ24x72 | 31.2 | 88.8 | 12.8 | 18.4 | 452 | 723 |
Φ26x78 | 33.8 | 96.2 | 15.2 | 21.2 | 531 | 849 |
Φ26x92 | 33.8 | 96.2 | 14 | 21.2 | 531 | 849 |
Φ28x84 | 36.4 | 104 | 17.6 | 25 | 616 | 985 |
Φ28x106 | 36.4 | 104 | 15.8 | 25 | 616 | 985 |
Φ30x108 | 39 | 111 | 18.6 | 28.8 | 706 | 1130 |
Φ32x96 | 41.6 | 118 | 23 | 31.5 | 804 | 1290 |
Φ32x116 | 41.6 | 118 | 21.1 | 31.5 | 804 | 1290 |
*更多链条规格参数可咨询我们

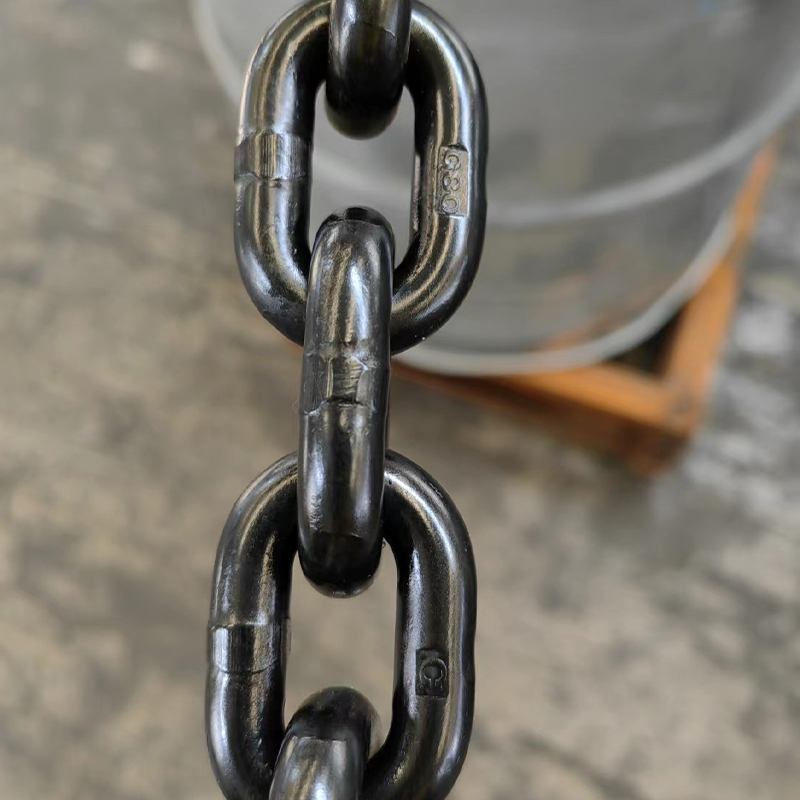

该起重链条采用锰钢材质制成,可以做抛光、镀锌、发黑、电泳、达克罗等多种不同的表面处理,4倍安全系数,可以用于起重葫芦和成套索具上。作为链条索具使用时,可以搭配不同的配件,比如双环扣、吊环、吊钩、卸扣等,选择时应该看好额定载荷,避免使用超载。
另外,EN818是起重链条的一个欧洲标准,guo标采用的是GB-T20947(葫芦链)GB-T24816(索具链),矿用链条标准是GB-T12718 。
