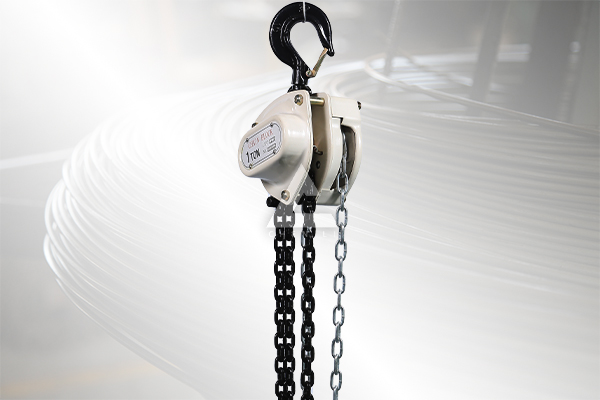

HSZ型手拉葫芦工作原理

作者:辰力小编    来源:辰力钢板起重钳官网   发布时间:2023-02-28 09:45:10    浏览量:12

HSZ型手拉葫芦是辰力•撼马生产的系列,具体分为多种不同的手拉葫芦型号,我们在使用和维修中遇到问题为了方便解决,首先应该明白其工作原理,这是为了让使用者意识到倒链葫芦如何选型、判断质量以及做好保养的前提。


手拉葫芦工作原理


1. 传动原理

我们先拉动V型手拉葫芦的手拉链条,手链轮随之转动,然后与之连接的长轴进行转动,长轴另一侧也就是传动系统位置,两个片齿轮组件随长轴发生转动,从而带动花键齿轮和长轴将力输送到起重链轮,从而实现起重链条的转动。这样也就是我们看到的下吊钩上升或下降,以此实现重物的装卸。


2. 为什么手拉葫芦起吊会省力?

根据其传动原理以及对倒链葫芦配件的熟悉,我们可以知道之所以省力是因为不同大小齿轮所做的功是不一样的,也会形成速比,大齿轮带小齿轮需要较大的力,小齿轮转动圈数就更多。如果两个齿轮大小相似或小带大就不费力,结合这两点就可以理解。


3. 制动原理

上升一定高度重物受重力影响棘轮会逆时针转动,这时双棘爪会卡住,实现制动。

下降时两个摩擦片和制动器座产生缝隙,棘爪不发挥作用,当下降到一定程度后同样受重力影响摩擦片和制动器座压成整体,从而配合棘爪发挥作用。
