钢丝绳楔形接头用于钢丝绳的尾端固定,起到紧固的作用,多用于各种起重机上使用钢丝绳时缠绕到起重滑车或者滑轮吊钩等位置后,接头的一端需要固定,就可以用这种工具。安装使用需要有较高的牢固性不能脱落,根据钢丝绳的公称直径选择合适的对应型号。
在熟悉安装规范之前,先来了解它的结构,可以结合上图和下图图纸来理解:
一、结构说明

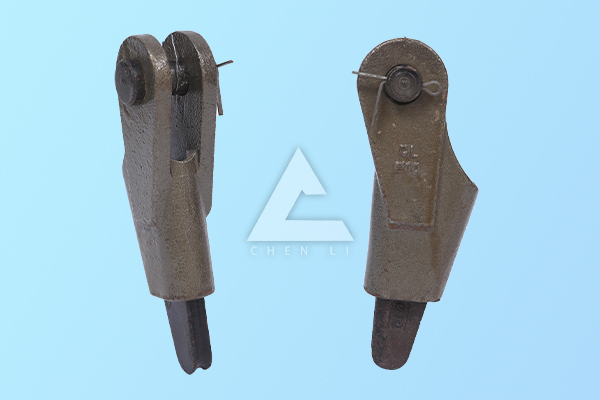

接头通过铸造或者焊接制作而成,外侧一层成为楔套,里边那一层只能看到下方一角的为楔芯,上方圆的是销轴、横销。其工艺根据生产标准GB/T 5973—2006,即“钢丝绳用楔形接头”进行制作。
二、安装使用
1.使用时可按照图纸中右侧示意的方法穿入钢丝绳,直径应为型号吻合,这种方法类似于钢丝绳套环(鸡心环)的使用。
2.上述1中需要注意的一点就是穿入方向,从钢丝绳楔形接头不难看出,一个是垂直的,另一个是倾斜于地面水平线的。选择应该是钢芯的钢丝绳,从垂直的位置穿进,然后另一侧穿出,穿绕方向不能错误。规则为:钢丝绳受力和楔形接头受力方向一致。
3.为了避免钢丝绳滑出需要相配套的钢丝绳卡扣装置,从楔形接头出来的钢丝绳可以再绕一圈,或再添加一小节钢丝绳和原来的末端一起,利用卡扣固定住。
B、A、R对应上图图纸的尺寸
SIZE (mm) | W.L.L. (KN) | B.L.L. (KN) | B (mm) | D(H10) (mm) | A (mm) | R (imm) | PIN | WEIGHT (kg) |
6 | 10 | 43 | 29 | 16 | 90 | 16 | 2×20 | 0.56 |
8 | 10 | 51 | 31 | 18 | 100 | 25 | 2×20 | 0.77 |
10 | 15 | 71 | 38 | 20 | 120 | 25 | 2×25 | 1.01 |
12 | 20 | 100 | 44 | 25 | 155 | 30 | 2×25 | 1.77 |
14 | 25 | 118.5 | 51 | 30 | 185 | 35 | 2×25 | 3.02 |
16 | 30 | 161.3 | 60 | 34 | 195 | 42 | 3×30 | 4.6 |
18 | 35 | 184 | 64 | 36 | 195 | 44 | 3×30 | 5.35 |
20 | 50 | 249.6 | 72 | 38 | 220 | 50 | 3x30 | 7.9 |
22 | 55 | 285.3 | 76 | 40 | 240 | 52 | 4×50 | 10.8 |
24 | 65 | 327 | 83 | 50 | 260 | 60 | 4×50 | 18.9 |
26 | 75 | 373.6 | 92 | 55 | 280 | 65 | 4×50 | 17.2 |
28 | 95 | 487.6 | 97 | 55 | 305 | 70 | 4×50 | 19.5 |
32 | 120 | 600 | 110 | 65 | 360 | 77 | 5×60 | 32.9 |
36 | 155 | 780 | 122 | 70 | 390 | 85 | 5×60 | 43 |
40 | 200 | 984 | 145 | 75 | 470 | 90 | 5×60 | 55 |
