大轮单板起重钳的结构说明

作者:辰力小编    来源:辰力钢板起重钳官网   发布时间:2022-12-02 09:51:03    浏览量:96

钢板吊具的吊钳系列中,水平吊运钢板的夹钳有一种型号为大轮单板起重钳,它和双板吊钳类似,和其他普通夹钳区别在于不是通过钳舌、钳体咬合来吊起钢板的,其本身结构更像一个很宽的钩子。和双板起重钳相比,连板销轴位置比较大,设计有两个销轴的大小,所以又叫做大轮。

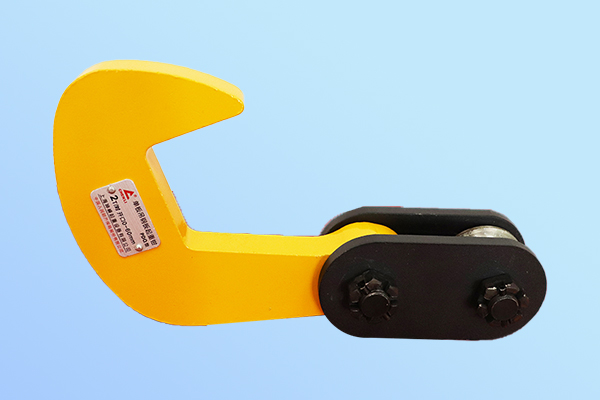

大轮单板起重钳

那么,这种吊钳具体结构是什么?

1.从上图也可看出,整个钳板类似吊钩,钩尖是被磨平的不会伤到被吊物,除了钳板之外黑色的位置叫连板,有两个大小不一样的销轴,由开口销、开口螺母、护板组成,护板可以保护到滚轮和开口螺母。

2.两个销轴固定的是两个滚轮,下边的和钳板连接方便转动单板起重钳来吊起重物。上方的滚轮是为了和钢丝绳连接也就是吊环一样的作用,通过配套平衡梁让整个组合索具完成吊运工作。

3.为了解决滚轮和钳板的间隙较大问题,结构做了优化,因为间隙会导致钢丝绳出现打弯、打卷的情况,所以经过调整后消除了这种现象,也避免了滚轮轴和开口钳的磕碰。

该类型的吊钳每次吊起一块钢板,需要成对四只组合使用,能够自动完成脱钩无需手动拆卸。
